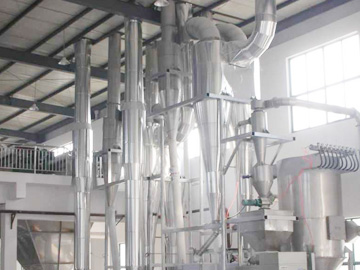

QG型气流干燥机

QG型气流干燥机 设备概述

   气流干燥也称“瞬间干燥”，是固体流态化中稀相输送在干燥方面的应用，利用载热空气的快速运动，带动湿物料，使湿物料悬浮在热空气中，这样强化了整个干燥过程,提高了传热传质的速率，经过气流干燥的物料，非结合水分几乎可以全部除去。并且所干燥的物料，不会产生变质现象，产量可比一般干燥机干燥有显著提高，用户可在短期内取得较高的经济效益。

QG型气流干燥机 性能特点

   气流干燥机是一种通过高速热气流与物料接触来实现快速干燥的设备。它主要用于需要高效、快速干燥的场合，特别适合于那些对热敏感或需要保持颗粒完整性的物料。
  (1) 干燥速度快：由于气流速度快，物料与热气流接触时间短，因此干燥速率非常高。
  (2) 适合细小物料：对于细小颗粒、粉末状物料特别有效，因为这些物料更容易与气流混合。
  (3) 连续操作：适合大规模连续生产，可以连续进料和出料。
  (4) 能耗较高：相对于其他干燥方法，由于需要大量的热能来加热气体以及维持高速气流，因此能耗可能较高。

   脉冲气流干燥机是常规气流干燥的改进形式，特征是气流干燥管直径交替缩小和扩大。采用脉冲气流干燥管可以充分发挥加速段具有较高的传热传质作用，以强化干燥过程。与传统的连续气流干燥相比，脉冲气流干燥机通过周期性地改变气流的强度或风速，使得物料在干燥过程中得到更均匀的处理，并且有可能提高干燥效率和产品质量。
   江苏龙鑫研发制造脉冲气流干燥机，经过独特的设计，已达到较高水平，本产品整个设备自动化程度高，投资少，耗能低，占用人力和厂房面积比较少，通用面广，是较好的现代化设备。

脉冲气流干燥机 工作原理

   加入的物料颗粒首先进入管径小的干燥管内，颗粒得到加速，当其加速运动终了时，干燥管径突然扩大，颗粒依靠惯性进入管径大的干燥管。颗粒在运动过程中由于受到阻力而不断减速，直到减速终了。干燥管又突然缩小，这样颗粒又被加速，如此重复交替地使管径缩小和扩大，那么颗粒的运动速度也交替地加速和减速，空气和颗粒间的相对速度和传热面积均较大，从而强化了传热传质速率，同时在扩大管内气流速度下降也相应增加了干燥时间。
  (1) 物料进给：待干燥的物料通过进料口被送入干燥机内。物料可以是颗粒、粉末或其他形式的物料。
  (2) 加热气体：外界空气通过加热装置（如电加热器或燃烧器）被加热至所需温度，以提供足够的热能来蒸发物料中的水分。
  (3) 干燥过程：物料在脉冲气流的作用下与热气流充分接触，热气流迅速带走物料中的水分，使物料干燥。脉冲气流可以帮助物料在干燥机内更好地分散，防止物料结块或粘附在设备壁上，从而提高干燥效率。
  (4) 分离与收集：干燥后的物料通过旋风分离器、袋式过滤器或其他收集装置从气流中分离出来。分离装置的设计目的是将干燥的物料颗粒与气流分开，以便收集干燥后的物料。分离出来的物料通过出料口排出，进入后续的处理或包装工序。
  (5) 废气处理：干燥后的废气（包含水蒸气）通过排风系统排出设备。在排出之前，废气通常会经过除尘或冷凝处理，以去除废气中的固体颗粒或回收有用的物质。排放的废气需符合当地的环保标准，必要时还需进行尾气净化处理。

脉冲气流干燥机 技术优势

  (1) 热效率高，能使物料、热风充分接触，ZUI大限度节约能耗；
  (2) 擅于处理热敏性物料，料、风接触时间短，主机底部属于高温区，该区域气速高并迅速将物料带走，避免了物料焦化变色的可能；
  (3) 系统阻力小，风机功率小，操作环境好，劳动强度低；
  (4) 主机传动结构简单，机械维修点少；
  (5) 所有物料强制进入破碎机可将假性结块的物料进行破碎，避免气流无法将物料输送造成气流管道堵塞现象；
  (6) 采用国外技术的高效旋风结构，可保证物料的收的率达95%以上；
  (7) 设备可设计成全负压、正负压结合的方式满足不同厂房安装条件。

脉冲气流干燥机 应用范围

   脉冲气流干燥机适用于制药、化工、食品、建材、塑料等行业的粉状物料的干燥除湿，例如：淀粉、鱼粉、食盐、酒糟、饲料、面筋、塑料树脂、矿粉、煤粉、糖氯酸、A·S·C笨甲酸、2·3·酸，聚氯乙酸聚丙稀、硫酸钠、焦亚硫酸钠等多种物料的干燥。我公司就气流干燥设备对外咨询，并代为设计制造非定型气流干燥机。

QG系列气流干燥机 技术规格

规格\参数		QG-50	QG-100	QG-250	QG-500	QG-1500
水分蒸发量	kg/h	50	100	250	500	1500
空气过滤器	面积(m2)	4	6	18	36	60
	台数	1	1	1	2	2
	更换时间(h)	200(滤袋)	200(滤袋)	200(滤袋)	200(滤袋)	200(滤袋)
加热器	面积(m2)	30	43	186	365	940
	耗用蒸汽(kg)	120	235	450	972	2430
	工作压力(Mpa)	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8
通风机	型号	9-19-4.5	9-26-4.5	9-19-9	9-19-9	9-26-6.3
	台数	1	1	1	2	4
	功率(kw)	7.5	11	18.5	37	125
加料器	输送量(kg/h)	150	290	725	1740	4350
	控制方式	电磁调速电机	电磁调速电机	电磁调速电机	电磁调速电机	电磁调速电机
	功率(kw)	0.6	1.1	3	3	7.5
旋风分离器	型号	CLK-350-400	CLK-500-450	ZF12.5	ZF12.5
	效率(%)	98	98	98	98
	数量	2	2	2	3
袋滤器	数量	1	1	1	1	1
	耗水量	3.6-20.0

---

JG系列气流干燥机

JG系列气流干燥机 工作原理

   JG系列气流干燥机能从易于脱水的颗粒，粉末状物料，迅速除去水份(主要是表面水份)。在气流干燥中，由于物料在干燥器内停留时间短,使干燥成品的品质得到更好的控制。我厂强化型气流干燥是在基本型上增加一套转速可以无级调节的强化器组成，湿物料通过螺旋加料器进入强化器后和热气流充分混合，在飞速旋转的击刀击碎和推进下，物料被破碎成细颗粒，在干燥同时向出口移动，而后在风力吸引下进入干燥管，进一步均匀干燥。风力无法吸引的湿重颗粒继续被击碎、干燥、直至能被风吸起进入干燥管。

JG系列气流干燥机 主要用途

   本机特别适合含湿量比较大的,湿物料呈膏糊状，用其他气流干燥方法无法干燥的物料，例如：白碳黑、醋酸乙烯及氯乙烯的共聚物，醋酸纤维絮，催化剂、 C.M.C、 CT—1树脂、锻石膏、电解二氧化锰、蒽醌磺酸铵盐、氟石、硅藻土、硅胶催化剂、骨粉、高领土、过氯酸钾磺铵类药物、合成树脂、活性面筋、活性白土、化学滤饼、金红石型钻白粉、癸二酸、硫酸铜、硫酸铝、硫酸钠、磷酸钙、磷酸酯化淀粉、染料、柠檬酸钙、煤泥、面围形的面包加料米糠、粘土、粘土水泥、尿素、膨润土、球形粘土、氢氧化铝、氢氧化钡、乳酸钙、食品、水洗高领土、三聚氰酸、石膏桨、石灰、生物制品、碳黑、碳酸钙浆、污泥渣、有机化学品硬脂酸铝、氧化铁、有机燃料、玉米蛋白饲料、阴湿泥浆、云母粉、药剂、颜料、重铬酸钾纸浆、酒糟渣等。

JG系列气流干燥机技术规格

型号	蒸发水份kg/h (以表面水份计算)	装机功率 kw	占地面积 m2	高度 m
JG 50	50	10	20	9
JG 100	100	20	32	11
JG 200*	200	31	40	11
JG 250	250	32	64	13
JG 500*	500	54	96	13
JG 1000*	1000	135	120	15
JG 1500*	1500	175	200	16
注：有*号者为二级干燥、装机功率、占地面积以蒸汽加热方式计算。

---

FG系列气流干燥机 工作原理

   FG系列气流干燥机的工作原理是将湿物料的干燥分为两步完成。原料先由二级干燥之尾气和补充热气的混合体进行一级正压干燥，使用后的高温低湿尾气排出机外， 干燥后的半成品由新鲜的热空气进行二级负压干燥。干燥后的成品计量包装。使用过的高温低湿尾气用作一级干燥，从而完成良好的循环干燥过程，补充的热风量可根据需要随意调节，因而机器适用性广。

FG系列气流干燥机 适应物料

   本设备广泛地用于食品、化工、医药、建材等行业的粉状、颗粒状物料的干燥。已用该系列干燥过的产品有：淀粉、葡萄糖、渔粉、砂糖、食糖、酒槽、饲料、面筋、塑料树脂、煤粉、染料等。

FG系列气流干燥机 技术规格

型号	蒸发水分 (kg/h)	装机功率 kw	占地面积 m2	热效率 (%)
FG0.25	113	11	3.5x2.5	>60
FG0.5	225	18.5	7x5	>60
FG0.9	450	30	7x6.5	>60
FG1.5	675	50	8x7	>60
FG2.0	900	75	11x7	>60
FG2.5	1125	90	12x8	>60
FG3.0	1150	110	14x10	>60
FG3.5	1491	110	14x10	>60

QG型气流干燥机 工艺流程图1——脉冲气流干燥机

QG型气流干燥机 工艺流程图2——旋转脉冲气流干燥机

QG型气流干燥机 工艺流程图3——强化沸腾气流干燥机
