闭式循环桨叶干燥机 工作原理

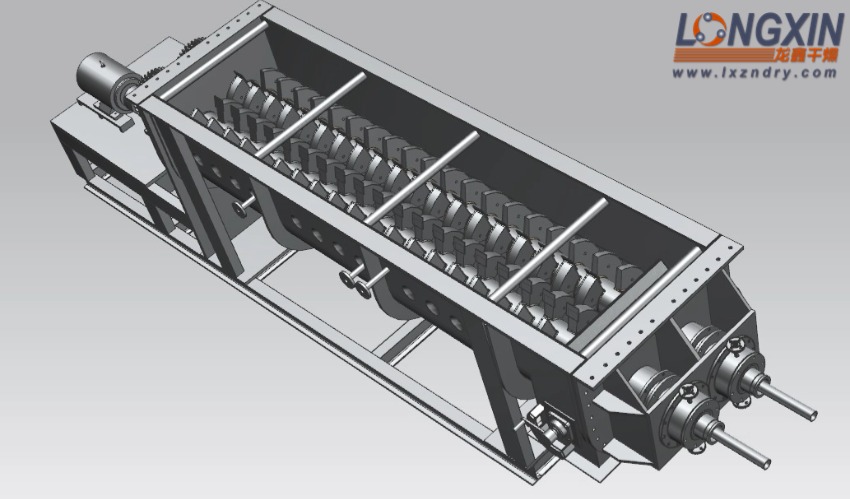

桨叶干燥机以蒸汽、热水或导热油作为加热介质轴端装有热介质导入导出的旋转接头。加热介质分为两路，分别进入干燥机壳体夹套和桨叶轴内腔将器身和桨叶轴同时加热，以传导加热的方式对湿物料进行加热干燥，被干燥的湿物料由螺旋送料机定量地连续送入干燥机的加料口，湿物料进入器身后，通过桨叶的转动使污泥翻转、搅拌，不断更新加热介面，与器身和桨叶接触，被充分加热，使污泥所含的表面水分蒸发。同时湿物料随桨叶轴的旋转成螺旋轨迹向出料口方向输送，在输送中继续搅拌，使湿物料中渗出的水分继续蒸发，^后干燥均匀的合格产品由出料口排出。

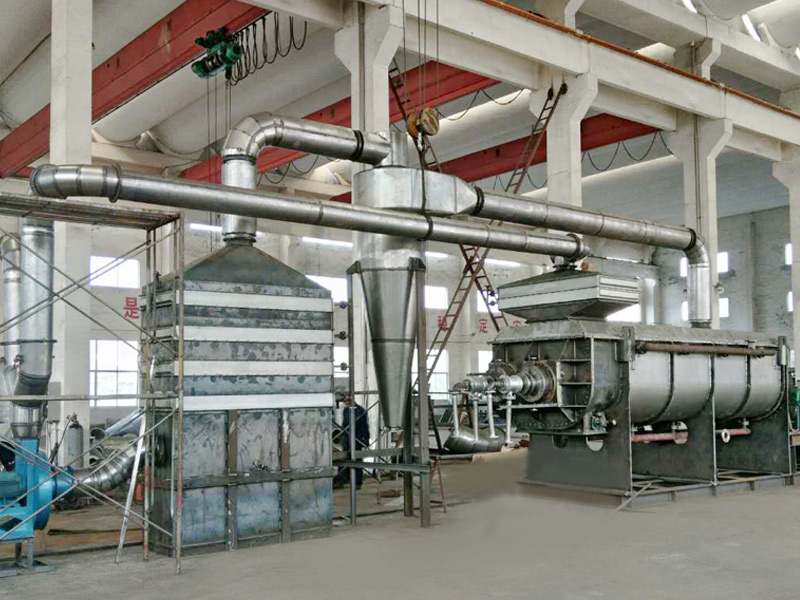

闭式循环桨叶干燥机在干燥过程中，如物料的湿组份为溶剂时,就可以回收。干燥中蒸发出来的溶剂，通过旋风分离器去除粉尘，经冷凝器将溶剂冷凝后排除，废气仍进入干燥器进行循环。循环气应采用隋性气体，以防止在干燥过程中引起燃烧和爆炸。整个干燥过程是在氮气保护下的密闭环境下进行干燥，出料在密闭环境下进行，具有无粉尘，安全度高的特点。
闭式循环桨叶干燥机 设备特点
(1) 设备结构紧凑，单位体积设备的传热面大，占地面积小；
(2) 热量利用率高，桨叶式污泥干燥机采用传导加热方式进行加热，没有热空气带走热量，热量利用率可达90%以上；

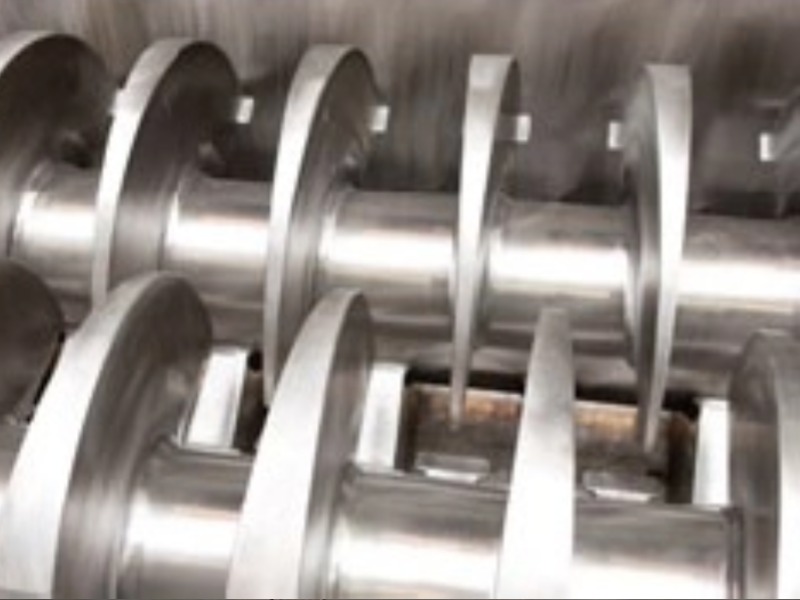

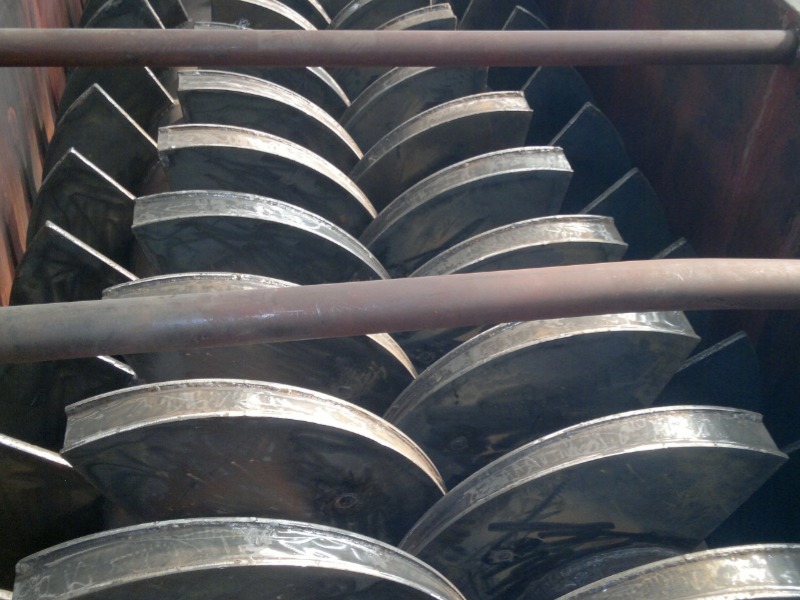

(3) 楔形桨叶具有自净能力，旋转中对物料产生压缩和膨胀，增强了传热效果；
(4) 干燥器内气体流速低，被气体挟带出的粉尘少，干燥后系统的气体粉尘回收方便，尾气处理装置等规模都可缩小，节省设备投资；
(5) 通过循环风机和再热机构对封闭干燥系统进行预热，直至排风温度超过100℃以上；采用提高尾气的含湿量的方式降低系统排气量，实现快速处理物料和回收尾气余热，结构简单，节能环保；
(6) 由于密闭干燥系统^终被置换成惰性的无氧过热蒸汽气氛，该气氛不存在燃烧和氧化反应，环保无排放桨叶干燥机特别适合在空气干燥体系中易燃易爆的产品。
闭式循环桨叶干燥机 优化设计
(1) 对桨叶轴内部冷凝水排放系统的改进设计
根据湿物料脱水量大的特性，桨叶轴内部的冷凝水排放系统进行改进设计，在桨叶内部增设装置增加桨叶旋转过程中排水时间；增大冷凝排水管子，从而增大冷凝水的排水量。改进原虹吸管的结构，使冷凝水排放更加彻底，从而提高产量。
(2) 对桨叶的外部结构的改动
有些湿物料粘度高，流动性差，为了使这类物料向前流动，普通桨叶干燥机安装时设备整体向出料口方向成一定倾角，但是当设备倾斜放置时 不能很好控制物料的流动速度，这样很难控制物料干燥水份，为了提高湿物料在桨叶干燥机内部流动性，对桨叶的外部结构作了一定的改动，使桨叶对物料有向前推进作用。改变桨叶轴转速就可控制物料的推进速度，使物料有一个合理的推进速度，保持物料在设备内部有一个合理的料位，使物料与桨叶表面充分接触，进一步提高传热面积。
(3) 筒体内部增加一些装置
当干燥到含水率60%左右时，物料极易结块、表面坚硬、难以破碎、而里面却仍是滤饼状，这给类似物料的进一步干化带来极大的困难；另一方面在干燥类似物料过程中，物料容易抱轴，从而把桨叶和轴的散热面包围 转动时一起运动，这样干燥的效果比较差。为了克服这个困难，我们又对干燥机进行了改进，在筒体内部增加一些装置，使结块后的物料容易破碎，从而干燥速度大大提高。
(4) 减少系统尾气排放量
桨叶干燥机属于典型的传导型干燥机，其传热和蒸发是靠热壁而不是靠气体对流实现的，尾气的作用是将干燥过程产生的溶剂蒸汽及时带离干燥机。通过循环风机和再热机构对封闭干燥系统进行预热，直至排风温度超过100℃以上；采用提高尾气的含湿量的方式降低系统排气量，实现快速处理物料和回收尾气余热，结构简单，节能环保。
(5) 在氮气保护下，本设备特别适合在空气干燥体系中易燃易爆的产品
闭式循环桨叶干燥机为全密闭结构，设备内部充入惰性气体（如氮气），在干燥厌氧物料或含易燃易爆性质溶媒的物料时，使气体中没有氧气，无法燃烧或氧化，就可有效避免设备在生产时发生起火或爆炸事故，故而比普通设备更安全。
