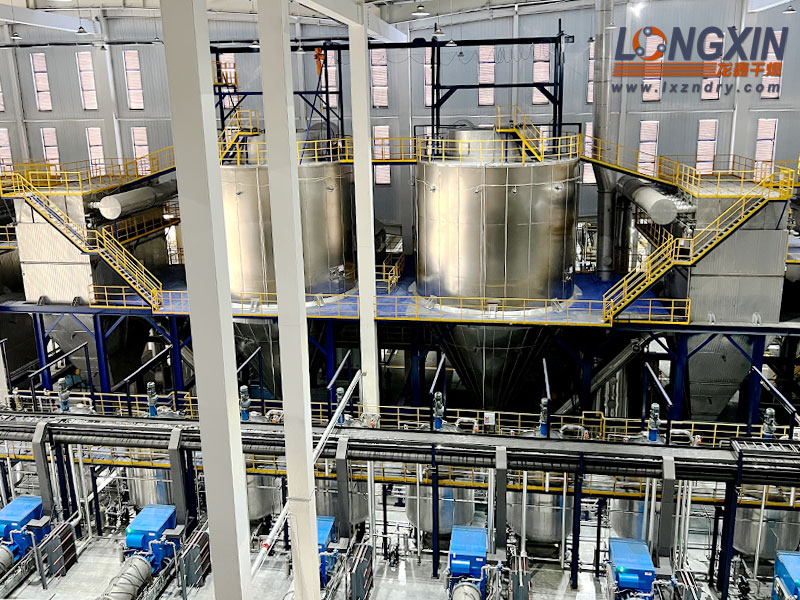

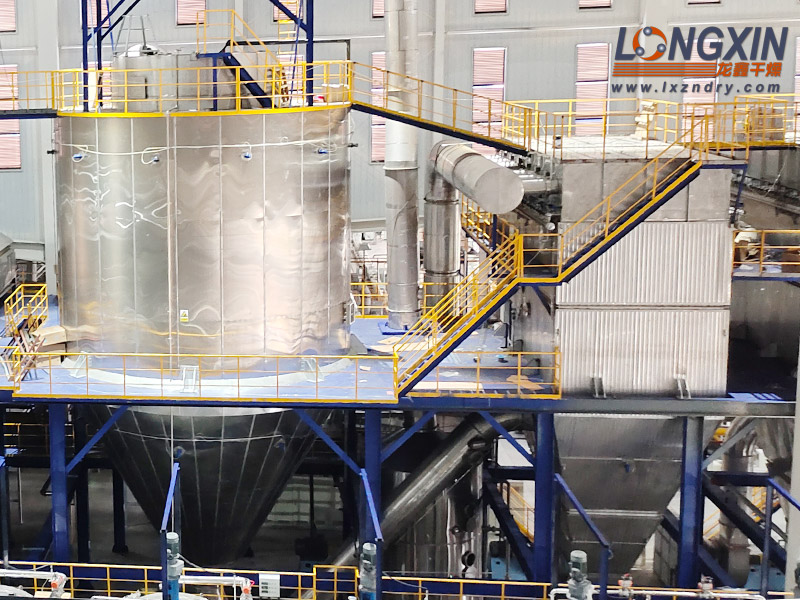

磷酸铁锂超高速离心喷雾干燥机

   随着新能源汽车市场的快速发展，锂离子电池的需求不断增加，作为锂离子电池正极材料的磷酸铁锂的市场需求也在迅速增长，这为磷酸铁锂喷雾干燥机带来了广阔的市场空间。江苏龙鑫研发的超高速离心喷雾干燥机(专 利号：ZL 2021 2 2093525 .2涡流式液体分配器、ZL 2023 2 1168225.9一种超细粉体制备用的多用喷雾干燥机、2020 1 0869088 .6一种喷雾干燥用超细液体雾化装置)能够很好地满足市场需求，凭借丰富的项目设计经验和良好的产品性能，龙鑫干燥在行业内积累了较好的口碑，与众多企业建立了长期的合作关系。通过客户的口碑传播和推荐，龙鑫牌超高速离心喷雾干燥机在市场上的影响li和认可度不断提高，更有助于提高市场占有率。

江苏龙鑫超高速离心喷雾干燥机 工作原理

  (1) 原料准备
   磷酸铁锂浆料调配：将磷酸铁锂粉末与溶剂（如水或其他合适的有机溶剂）按照一定的比例进行混合，形成具有一定浓度和流动性的浆料。确保浆料的均匀性和稳定性对于后续的喷雾干燥过程至关重要，一般需要使用搅拌设备进行充分搅拌，搅拌时间和速度根据浆料的具体性质和批量大小进行调整。
   浆料过滤：调配好的浆料需要经过过滤处理，以去除其中可能存在的杂质、颗粒团聚物或其他不溶性物质。常用的过滤设备有过滤器、滤网等，过滤精度根据产品要求和工艺需求选择，一般在微米级别，确保过滤后的浆料纯净度符合要求。
  (2) 设备预热
   干燥机预热：在进行喷雾干燥之前，需要先对大型磷酸铁锂超高速离心喷雾干燥机进行预热。打开干燥机的加热系统，将热空气通入干燥室，使干燥室的温度逐渐升高到设定的干燥温度。预热温度和时间根据设备的规格、物料的性质以及生产工艺要求确定，通常需要将干燥室温度预热到100℃～300℃之间，预热时间在30分钟至数小时不等，以确保设备内部的温度均匀稳定，为后续的喷雾干燥过程提供稳定的热环境。
   雾化器预热：同时，对超高速离心雾化器进行预热，防止浆料在雾化过程中因温度过低而导致雾化效果不佳或堵塞雾化器。雾化器的预热温度一般与干燥室的温度相近或略低，通过在雾化器内部通入热空气或采用电加热等方式进行预热。
  (3) 喷雾干燥
   浆料输送：将经过过滤和预热的磷酸铁锂浆料通过输送泵或其他输送设备输送到超高速离心雾化器中。输送过程中需要保持浆料的稳定流量和压力，以确保雾化器能够正常工作。输送泵的类型和参数选择根据浆料的性质、流量要求和输送距离等因素确定，一般采用耐腐蚀、耐磨损的离心泵或螺杆泵。
   雾化：浆料进入超高速离心雾化器后，在离心力的作用下被迅速分散成极小的雾状液滴。雾化器的转速通常在数万转每分钟甚至更高，以保证浆料能够充分雾化。雾状液滴的大小和分布取决于雾化器的转速、浆料的性质和进料速度等因素，一般要求雾滴直径在数微米到数十微米之间，以确保良好的干燥效果。
   干燥：雾化后的雾状液滴与热空气在干燥室内并流接触，进行热交换。热空气将雾滴中的水分迅速蒸发，使液滴迅速干燥成固体颗粒。热空气的温度、流量和风速等参数对干燥过程有着重要影响，需要根据物料的性质和干燥要求进行精que控制。在干燥过程中，要确保热空气与雾滴的充分接触和均匀混合，以提高干燥效率和产品质量。
  (4) 粉末收集
   主收集：干燥后的磷酸铁锂粉末在重力和气流的作用下下落，进入干燥机底部的收集装置。常见的收集装置有锥形料斗、旋风分离器等。锥形料斗用于初步收集粉末，旋风分离器则利用离心力的作用将粉末与空气分离，进一步提高粉末的收集效率和纯度。
   辅助收集：为了提高粉末的收集率，减少粉尘排放，还会配备一些辅助的收集设备，如布袋除尘器、静电除尘器等。这些设备可以收集干燥过程中产生的细微粉末，防止粉尘污染环境，同时也可以回收部分物料，提高生产效率。
  (5) 冷却包装
   冷却：收集后的磷酸铁锂粉末温度较高，需要进行冷却处理。冷却方式可以采用自然冷却或强制冷却，如使用冷却风机、水冷装置等。将粉末冷却到合适的温度，一般在室温左右，以便进行后续的包装和储存。
   包装：冷却后的磷酸铁锂粉末经过筛分、检验等工序后，进行包装。包装材料要选择具有良好的密封性、防潮性和耐腐蚀性的材料，如塑料袋、铝箔袋等。根据产品的规格和客户要求，选择合适的包装方式和包装重量，确保产品在储存和运输过程中不受损坏。
  (6) 设备清洗与维护
   设备清洗：在完成一批次的磷酸铁锂喷雾干燥后，需要对设备进行清洗，以去除设备内部残留的物料和杂质。清洗过程可以使用水、有机溶剂或专用的清洗剂，根据设备的具体情况选择合适的清洗方法和清洗周期。清洗后，要将设备内部的水分或清洗剂彻底清除，防止设备生锈或腐蚀。
   设备维护：定期对大型磷酸铁锂超高速离心喷雾干燥机进行维护保养，包括检查设备的机械部件、电气系统、加热系统、雾化器等部件的运行状况，及时更换磨损的部件，添加润滑油和润滑脂等。同时，要对设备的控制系统进行校准和调试，确保设备的各项性能指标符合要求，延长设备的使用寿命。

磷酸铁锂超高速离心喷雾干燥机 技术特点

  (1) 干燥效率高
   雾化效果好：超高速离心雾化器能将磷酸铁锂料液迅速雾化成极小的雾状液滴，极大地增加了料液的表面积，使其与热空气的接触面积大幅增加，从而在短时间内能够快速蒸发掉大量水分，完成干燥过程。一般来说，从料液进入干燥机到获得干燥成品只需数秒钟。
   热空气利用充分：热空气以螺旋状均匀地进入干燥室，与雾状液滴并流接触，确保了热空气与料液的充分接触和热传递，进一步提高了干燥效率。对于湿含量较高（如 40%-60%）的磷酸铁锂料液，能够一次干燥成粉粒产品，无需二次处理，大大提高了生产效率。
  (2) 产品质量优
   纯度高：干燥过程在密闭的系统中进行，避免了物料与外界空气的接触，有效地防止了杂质的混入。并且一些设备还采用氮气密闭循环系统等特殊设计，进一步保证了产品的纯度，这对于作为锂电池正极材料的磷酸铁锂来说至关重要，因为杂质的存在会影响电池的性能。
   粒度均匀：超高速离心雾化和合理的干燥工艺使得干燥后的磷酸铁锂颗粒粒度分布均匀，具有良好的流动性和分散性，有利于后续的加工和使用。
   结构紧密：通过精que的工艺控制，能够使干燥后的磷酸铁锂颗粒具有紧密的结构，这有助于提高材料的堆积密度，从而提升电池的能量密度等性能。
  (3) 操作控制方便
   自动化程度高：通常采用先进的PLC控制系统等自动化控制技术，操作人员只需设定好相关的工艺参数，如进料速度、雾化器转速、干燥温度等，设备就能自动完成干燥过程，大大降低了操作难度和劳动强度。
   参数可调节性强：可以根据不同的生产需求和物料特性，在一定范围内方便地调整操作条件，如改变热空气的温度、流量，以及雾化器的转速等，从而实现对产品的粒径、松密度、水分含量等指标的精que控制，满足不同的生产要求。
  (4) 节能环保
   余热回收利用：部分先进的磷酸铁锂超高速离心喷雾干燥机配备了余热回收装置，能够将干燥过程中产生的余热进行回收利用，用于预热空气或其他需要加热的环节，从而提高了能源的利用效率，降低了能源消耗，符合节能减排的要求。
   粉尘处理高效：设备通常配备了高效的除尘装置，如脉冲除尘器等，能够有效地收集干燥过程中产生的粉尘，减少粉尘排放，既保证了生产环境的清洁，又降低了对环境的污染。
  (5) 设备可靠性高
   结构设计合理：整机的结构设计经过优化，具有良好的稳定性和可靠性，能够保证设备在长时间的运行过程中保持稳定的性能。例如，设备的关键部件如离心雾化器、加热器、风机等，都采用了高质量的材料和先进的制造工艺，确保了其使用寿命和性能。
   安全保护措施完善：为了确保设备的安全运行，配备了多种安全保护装置，如过热保护、过流保护、过载保护等，当设备出现异常情况时能够及时自动停机，避免设备损坏和安全事故的发生。

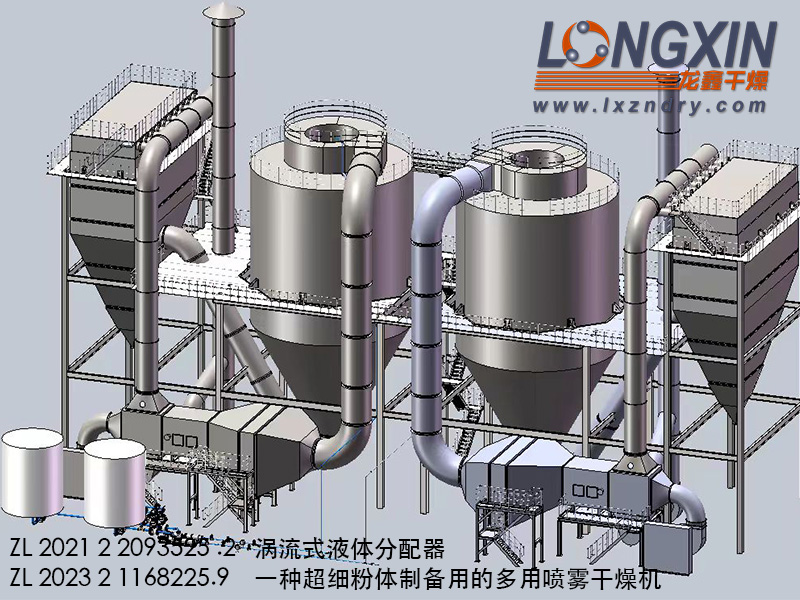

磷酸铁锂超高速离心喷雾干燥机 优化设计(专 利号：ZL 2023 2 1168225.9)

  (1) 干燥单元

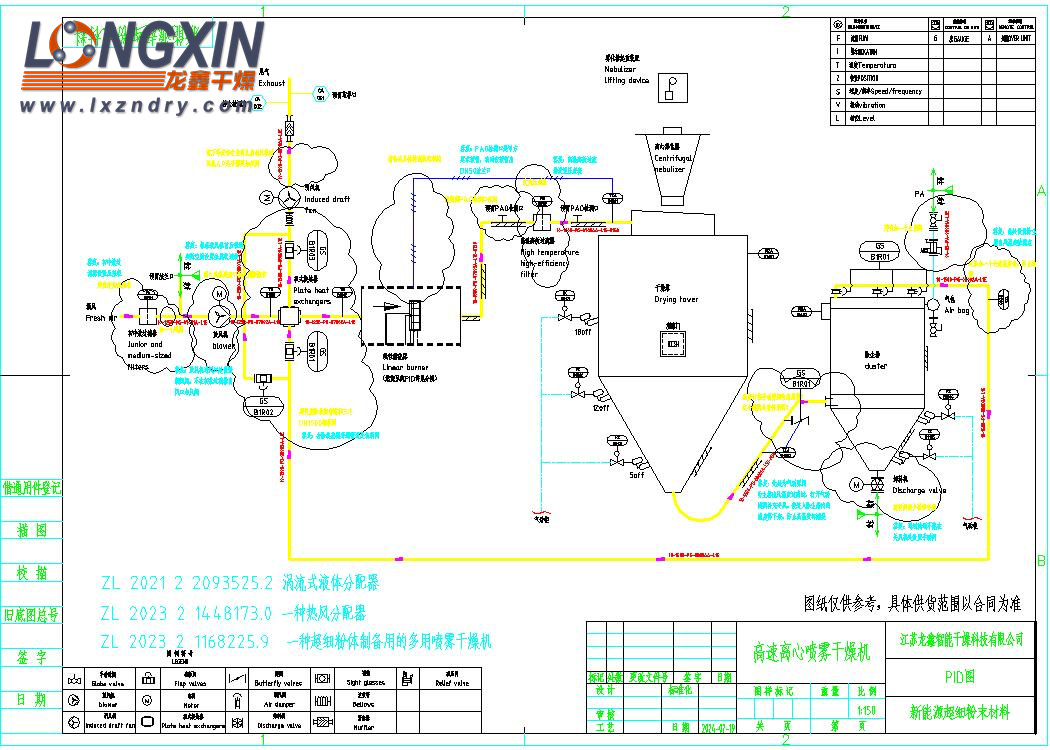

   本系统设计为开式对流干燥系统，采用离心雾化器雾化器设计、微负压运行。干燥介质（空气）经初效过滤器、中效过滤器两级过滤，由鼓风机吸入送给天然气热风炉加热至工艺要求的温度后经高温中效过滤器、高温高效过滤器两级过滤进入热风蜗壳，在热风分配器控制下螺旋进入干燥室。料液由螺杆泵输送给雾化器,离心雾化器通过超高转速雾化，雾化器盘转速zui高升至18000rpm，雾滴与热空气充分接触混合螺旋沉降，在螺旋沉降过程中实现干燥，料液中的固体物形成粉料,料液中的水生成水蒸汽。产品由脉冲袋滤器收集；在引风机的抽吸下，洁净的水蒸汽排出系统外。
  (2) 料液过滤：在储罐与螺杆泵之间设置2台管道过滤器，一用一备切换运行；
  (3) 雾化器(专 利号：ZL 2021 2 2093525 .2)
   离心雾化器选用线速度umax=226m/s钛材雾化盘，镶嵌陶瓷颗粒，延长雾化盘寿命。离心雾化器采用采用人字齿轮传动，该结构较斜齿轮具有更高的功率传递量（zui大功率传递量可达100KW，zui大喷液量范围为5-15吨/小时，zui大喷液量与雾化器的线速度成反比，即zui高线速度，对应低喷液量），齿轮和轴承采用润滑油强制循环，并配水冷却使轴承寿命更长。配上变频器调节雾化器的线速度，以达到zui佳粒径效果。雾化器润滑油的压力、温度、油流量开关、主轴振动值、雾化器的油量低（不需要到塔顶用油标去看是否油量足够）等显示于控制柜，在无压力、温度超高的情况下应报警并自动关机；雾化器冷却水管路安装流量开关，在无冷却水通过的情况下应报警并自动关机。

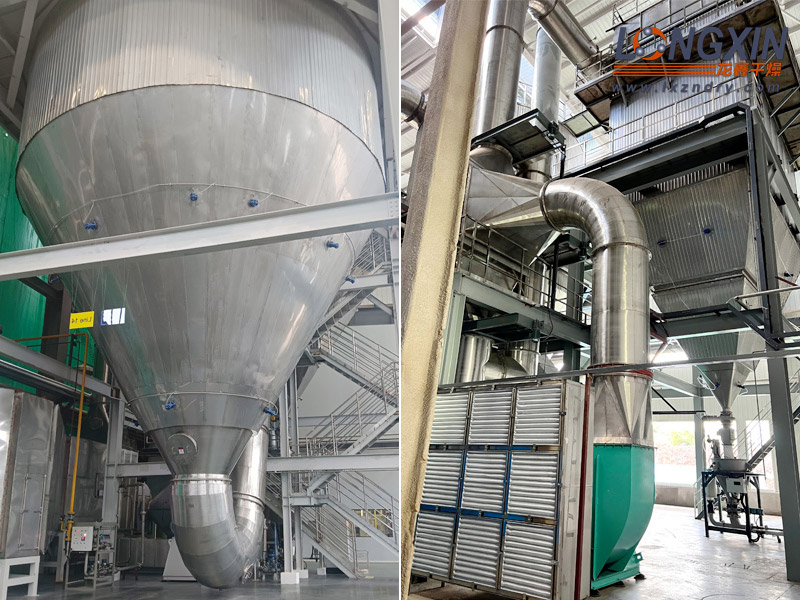

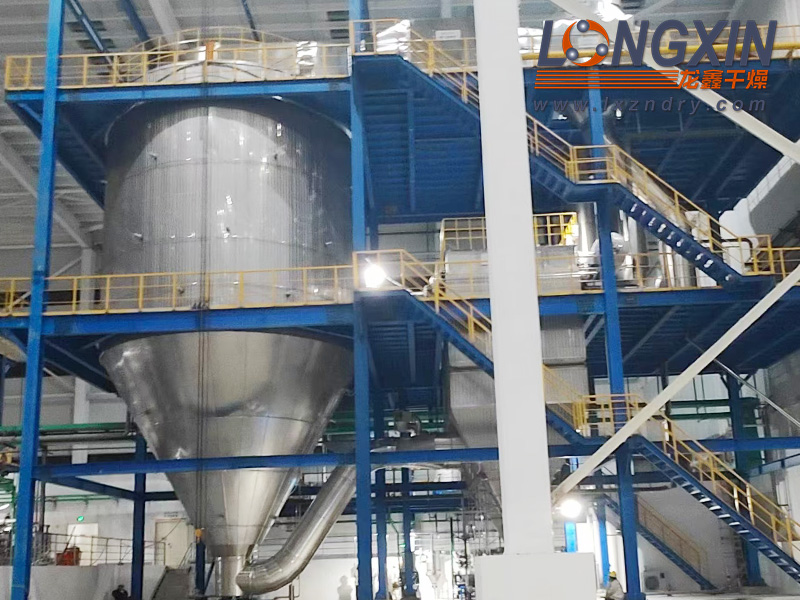

  (4) 干燥主机

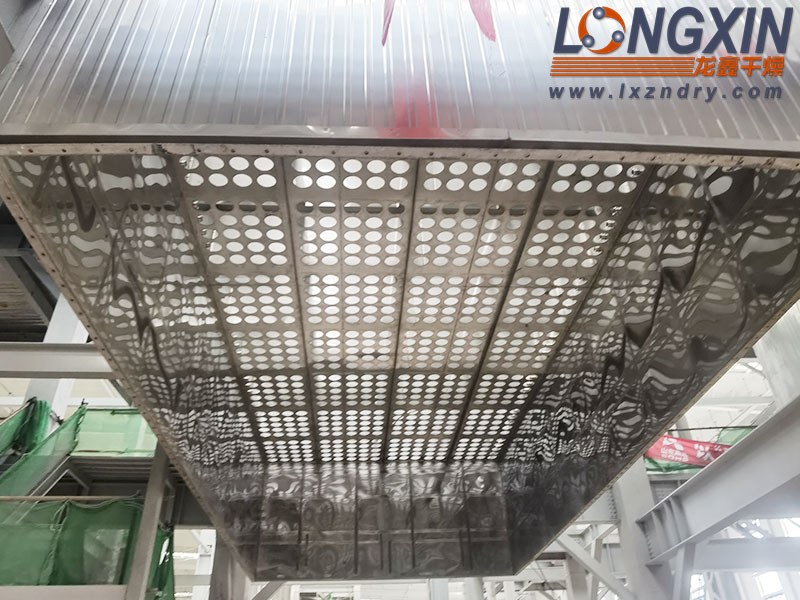

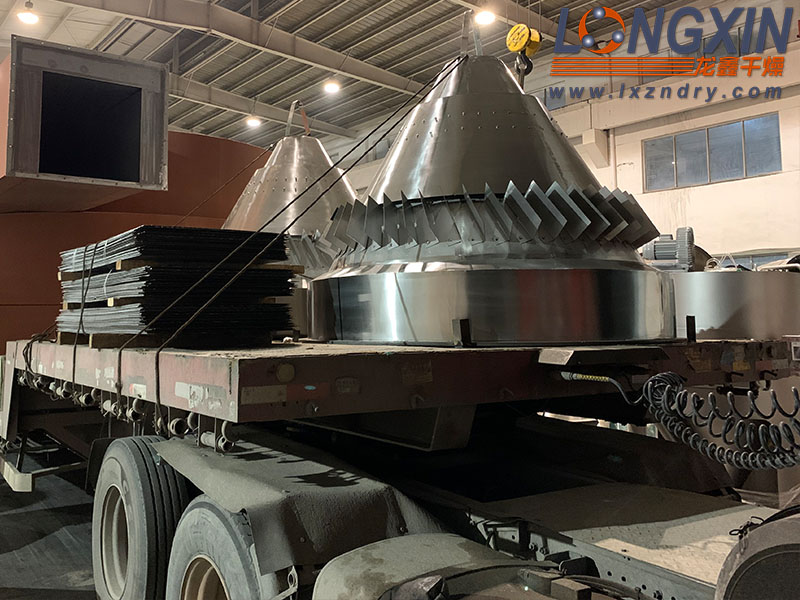

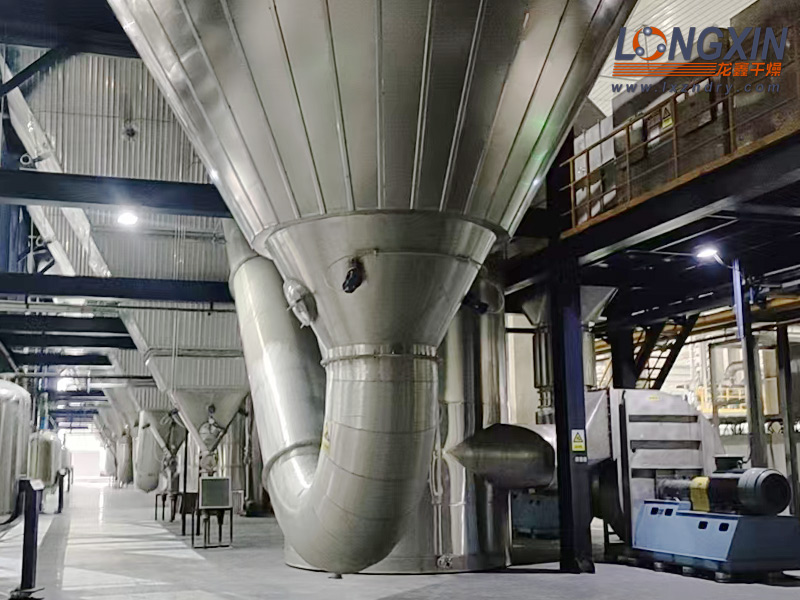

   热风进塔由进风蜗壳、热风分配器、导风锥、导风叶片等组成。热风蜗壳采用螺旋下降结构，热风在入塔时有效的压住物料。热风分配器设置两层导风片，并可任意调节角度，以控制热风入塔时的切向角度,将雾化器置于热风分配器下热风的包围之中，精que计算雾化盘与塔顶的距离，防止雾滴返顶，以保证系统的正常运行。干燥室设置泄爆口，干燥室内一旦发生燃烧、爆炸，泄爆口即打开，以保护设备和人员安全。
  (5) 离线清灰脉冲袋滤器
   脉冲袋滤器主要由滤袋、鼠笼、和壳体组成，壳体含尘箱体、料仓和净气室组成。滤袋安装在箱体与净气室之间的孔板上，含尘气体进入箱体后，粉体产生惯性、扩散、黏附、静电作用附着在滤袋表面，过滤后的气体穿过滤布的孔隙从净气室排出，脉冲电磁阀有规律的控制压缩空气滤布表面的粉尘，粉尘脱离滤布坠入料仓。
   脉冲袋滤器的特点是捕集效率高，捕集效率可达99.9%以上。针对磷酸铁锂粉尘粒子小，设计上抽式滤袋，方便更换；提高捕集效率；
