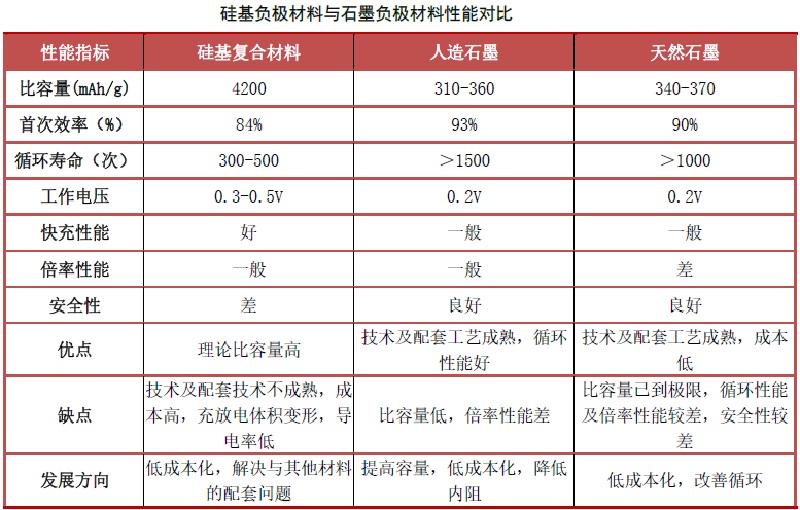

负极材料一般分为碳系负极和非碳系负极，其中碳系负极可分为石墨、硬炭、软炭负极等，石墨又可分为人造石墨、天然石墨、中间相炭微球；非碳系负极包括钛酸锂、锡类合金负极、硅类合金负极等。随着锂离子电池的不断发展，市场上石墨负极材料已经接近其理论比容量（372mAh/g），而低的理论比容量已经不能满足人们的需求，急需开发一种比容量较高材料来解决这个问题。在众多新型的锂离子电池负极材料中硅（Si）因其具有高理论比容量（4200mAh/g），较低的嵌锂电位（0.4~0.6V）和储量丰富（地壳中含量26.4%），受到了人们广泛关注。
新能源设备的强驱动，不论是太阳能储能电池、风力储能电池、燃料电池系统、氢能储能电池、锂离子储能电池等，都大量使用了硅碳负极材料，其作用不可替代。硅碳负极材料是一种有前途的锂离子电池负极材料，具有高能量密度、高功率密度和长循环寿命等优点，因此受到了广泛的关注和研究。
硅碳负极材料闭路循环喷雾干燥机 工作原理
喷雾干燥工艺简单、快速且可连续生产产品适用于材料的大规模生产。在锂离子电池的应用中，通过喷雾干燥技术利用有机物作为碳添加剂可以实现硅和碳基体的良好结合从而提高Si/C复合材料的电化学性能。将硅源和碳源溶解在溶剂中，形成均匀的溶胶，然后通过凝胶化、干燥、热处理等过程制备硅碳复合负极材料。这种方法可以制备出结构均匀、性能良好的材料，但工艺过程相对较长，对设备和操作要求较高。
(1) 将含有硅碳负极材料的浆料通过喷雾装置雾化成微小的液滴。常见的喷雾方式有压力式喷雾和离心式喷雾等，离心式喷雾因能产生更均匀的液滴尺寸分布而被广泛应用于此类设备。
(2) 然后，这些微小的液滴在干燥塔内与热的循环气体（通常是氮气或经过处理的干燥空气）接触。热气体将液滴中的溶剂迅速蒸发，使硅碳负极材料干燥成粉末状。
(3) 干燥后的粉末和气体通过分离装置进行分离，气体经过净化、冷却和再加热等处理后，重新循环回到干燥塔内继续使用，形成一个闭路循环系统。

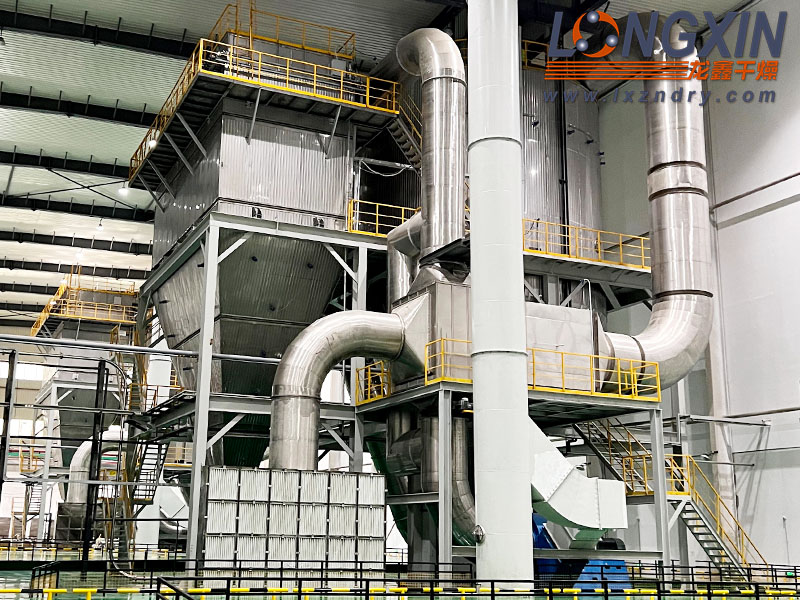

硅碳负极材料闭路循环喷雾干燥机 结构组成
(1) 喷雾系统：是将硅碳负极材料浆料转化为微小液滴的关键部件，其性能直接影响到干燥效果和产品质量。一般由喷嘴、料液输送泵和雾化器等组成。
(2) 干燥塔：是物料进行干燥的主要场所，通常为立式或卧式的筒体结构，内部设有特殊的气流分布装置，以确保液滴能够与热气体充分接触并均匀干燥。
(3) 热风系统：提供干燥所需的热量，包括加热器、风机和热风管道等。加热器可以采用电加热、蒸汽加热或燃气加热等方式，根据不同的工艺需求和能源供应情况进行选择。
(4) 分离装置：用于将干燥后的粉末从气体中分离出来，常见的分离装置有旋风分离器、布袋除尘器等。
(5) 循环系统：包括循环风机、管道、阀门和过滤器等，确保气体能够在系统内循环使用，同时保持气体的清洁和干燥。
(6) 控制系统：采用自动化控制系统，对设备的温度、压力、流量等参数进行实时监测和控制，保证设备的稳定运行和干燥过程的一致性。
硅碳负极材料闭路循环喷雾干燥机 结构组成
(1) 安全性高
惰性气体保护：设备内部可充入氮气等惰性气体，在干燥过程中隔绝氧气，避免硅碳负极材料与氧气接触，从而防止发生燃烧或爆炸等危险情况。对于硅碳负极材料这种可能在一定条件下存在安全风险的物料，这一点尤为重要。
系统压力稳定：通常设备运行在微正压状态，压力相对稳定且容易控制。稳定的压力环境可以减少因压力波动导致的设备故障和安全隐患，保障生产过程的安全稳定进行。
(2) 产品质量好
干燥均匀性高：喷雾干燥的方式能够将硅碳负极材料的浆料均匀地雾化成微小液滴，这些液滴在热风中迅速干燥，使得材料的干燥程度更加均匀。均匀的干燥可以保证产品质量的一致性，避免出现局部过干或过湿的情况，从而提高产品的性能。
防止材料氧化：闭路循环系统可以有效防止硅碳负极材料在干燥过程中被氧化，确保材料的化学性质稳定。这对于提高硅碳负极材料的电化学性能和循环稳定性非常关键，因为材料的氧化会影响其在锂离子电池中的充放电性能和使用寿命。
颗粒形态好：干燥后的硅碳负极材料颗粒粒度分布较为均匀，呈正态分布，具有良好的流动性和分散性。这种良好的颗粒形态有助于提高材料的加工性能和在电池中的填充效果，进而提升电池的性能。
(3) 溶剂回收方便
高效冷凝回收：在干燥过程中，硅碳负极材料浆料中的有机溶剂会随着水分一起蒸发形成热湿气。闭路循环喷雾干燥机配备的冷凝装置可以有效地将热湿气中的有机溶剂冷凝回收。
降低成本和环保：回收的有机溶剂可以再次利用，降低了生产成本。同时，减少了有机溶剂的排放，对环境更加友好，符合环保要求。
(4) 节能高效
热风循环利用：热空气在系统内循环使用，大大减少了热量的散失，提高了能源的利用率，降低了能耗。与传统的开式喷雾干燥机相比，闭路循环喷雾干燥机在节能方面具有明显的优势。
干燥速度快：喷雾干燥能够使硅碳负极材料的液滴在短时间内与热空气充分接触，迅速蒸发水分，实现快速干燥。高效的干燥速度可以提高生产效率，满足大规模生产的需求。
(5) 操作简便、自动化程度高
智能化控制：设备配备了先进的控制系统，可以对干燥过程中的温度、压力、流量等参数进行实时监测和精que控制，操作简单方便，减少了人工干预，降低了操作难度和劳动强度。
运行稳定可靠：自动化的控制系统能够保证设备的稳定运行，减少因人为操作失误导致的设备故障和生产中断，提高了生产的连续性和稳定性。
江苏龙鑫的闭路循环喷雾干燥技术在制备Si/C复合材料，具有以下优点：复合材料易形成气孔结构有助于缓解Si的体积膨胀；形成的球形结构具有粒径分布大和堆积密度高，可提高体积能量密度；此外，该方法简单、连续且可扩展适用于商业化应用。然而，该技术也存在缺点，比如难以精que控制颗粒的形成和生长，导致粒度分布不均匀；颗粒间相互作用可能导致团聚，减小比表面积和降低电化学活性；制备的硅碳材料可能存在结构不稳定和成本昂贵等问题。为了改进这些缺点，可通过优化工艺参数、表面修饰和添加剂等手段提高材料的均匀性、稳定性和电化学性能。
